松野電氣是專業生產電動執行機構,YTDG-RKB18電動執行器,電動頭的廠家,品質卓越,近20年電動執行機構生產經驗.
一、電動執行機構,YTDG-RKB18電動執行器,電動頭 主要特點
1、專利技術
電動執行器中的核心部件伺服控制器是公司自主研制、并獲得實用新型專利、它可以方便與 unic、3610、NA、PS 等世界上著名的執行器廠家的產品匹配裝成調節閥裝置。
2、 體積小輕
同樣出軸力矩的執行器、國內很少?gòu)S家生產、完全替代進口產品、電動執行器額定輸出力矩18 Nm、總的重量才1.2 kg
3、高精度
電子電路的精心設計，使伺服電機提前正向切斷電源、并反向加電，電制動保證定位精度、有效的減少了死區與自激。精度達0.5%FS，死區0.4 - 1.5 %FS范圍調整。
4、高可靠性
精心設計獨特的電子剎車電路、減少了機械磨損和系統自激。在克服浪涌電壓、保護無觸點開關等方面取得了重大技術突破、它使用了自己創新設計的固態繼電器SSR，它具有電流上升率抑制電路，電壓上升率抑制電路、因此它的負載能力和防堵能力特強。
5、抗干擾強
采用了精度高、功耗低的電磁隔離技術、實現了電流輸入信號與位置輸出之間的隔離，有效的防止了電磁輻射,工頻與共地干擾，可以直接使用。
6、創新點多
因?yàn)橹挥袩o(wú)觸點功率開關才能做到無維修，長壽命和頻繁啟動，因?yàn)橹挥袩o(wú)觸點才能做到快速導通，切斷，實現準確定位，同時還舍棄了機械摩擦制動的方法、成功的采用了提前量制動技術、成倍的提高了靈敏度和控制精度、減少了維護工作量。
7、保護功能
產品的防護等級為 IP67、防止電機過熱燒損、在電機內設置了過熱保護、電氣機械限位保護。
8、廣泛應用
石油、化工、電力、冶金、鋼鐵、能源、建材、輕工、食品、水處理等工業領域。

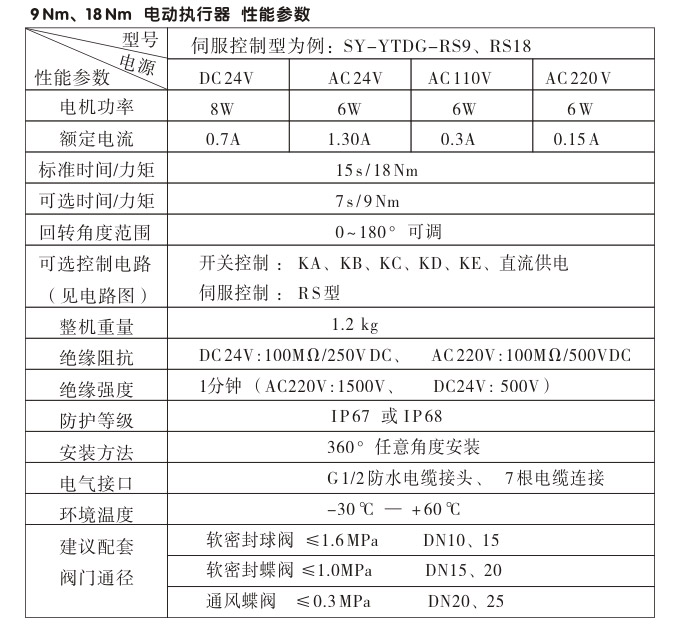

產品型號：SY-YTDG-RKB18

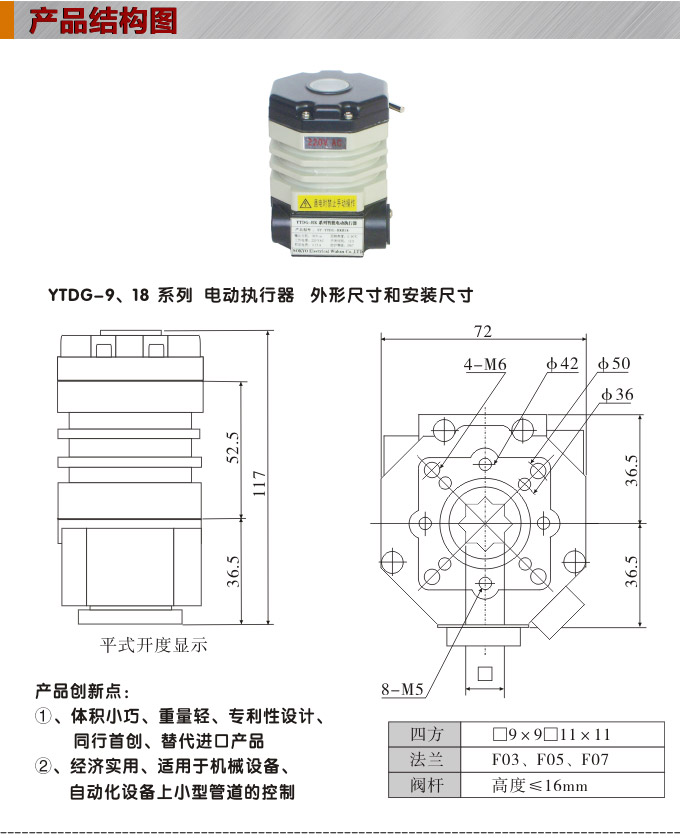

外形尺寸：標準式、直裝式
工作電源：AC 220 V
電機功率：6 W
額定電流：0.15A
標準力矩： 15s / 18 Nm
可選力矩： 7 s / 9 Nm
回轉角度： 0 ~ 180°可調

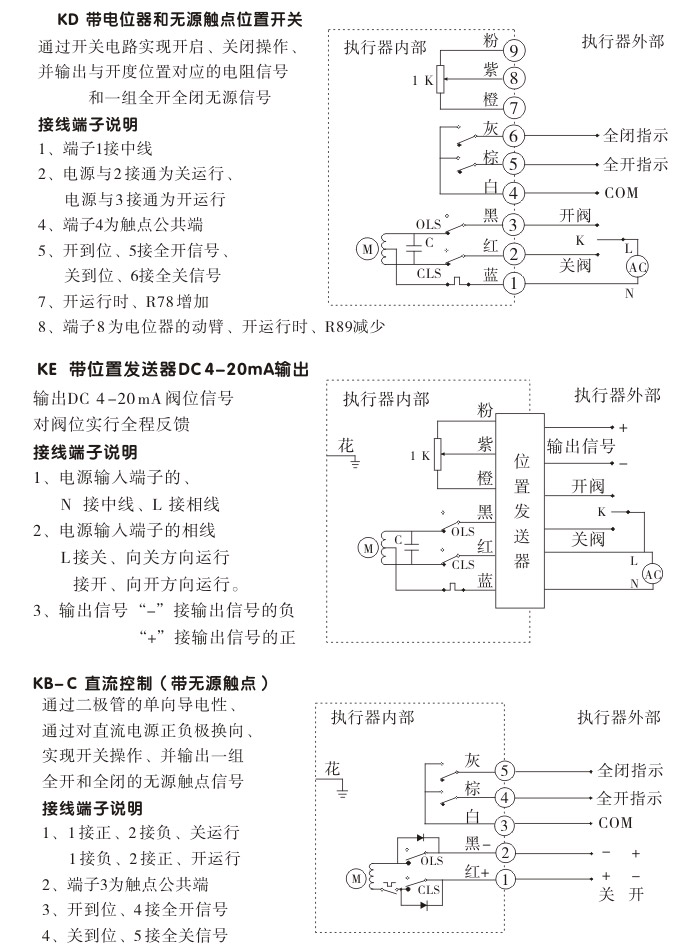

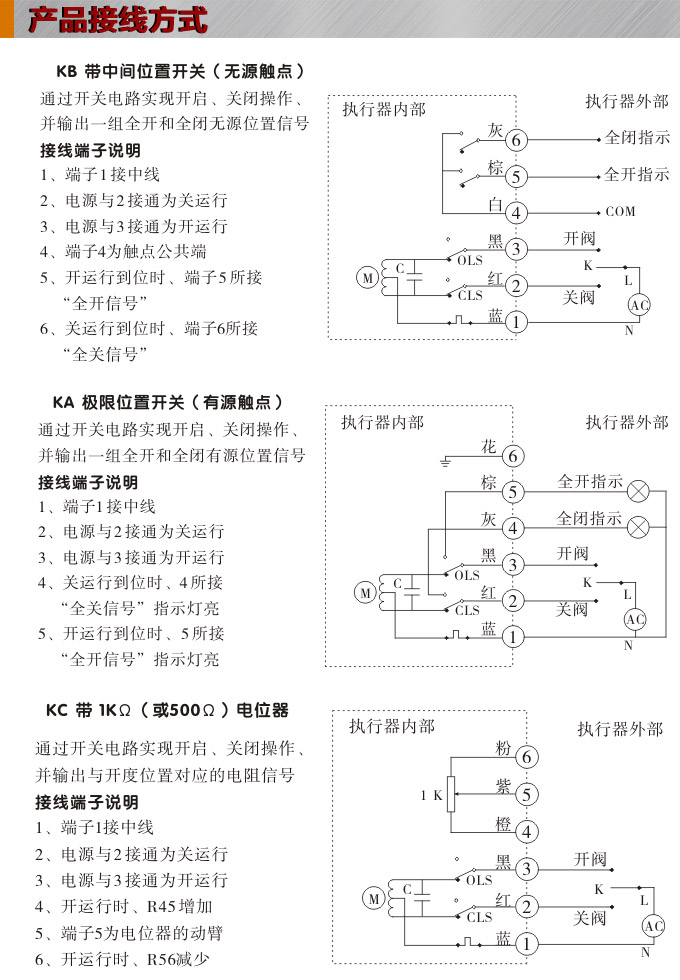

控制電路：開關控制型, A, B, C, D, E 型
整機重量：1.2 kg
絕緣阻抗：100MΩ/500V
絕緣強度：1分鐘, 1500V
防護等級：IP67 ,

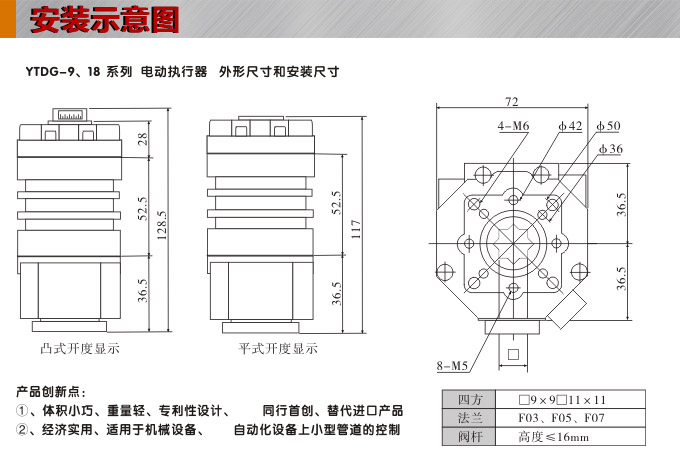

安裝方法：360 °任意角度安裝
電氣接口：G 1/2 防水電纜接頭、7根電纜連接
環境溫度：-30 ℃ ~ + 60 ℃
配套球閥： DN10, DN15≤1.6 MPa
配套蝶閥： DN15, DN20 ≤1.0MPa
通風蝶閥： DN20, DN25≤ 0.3 MPa

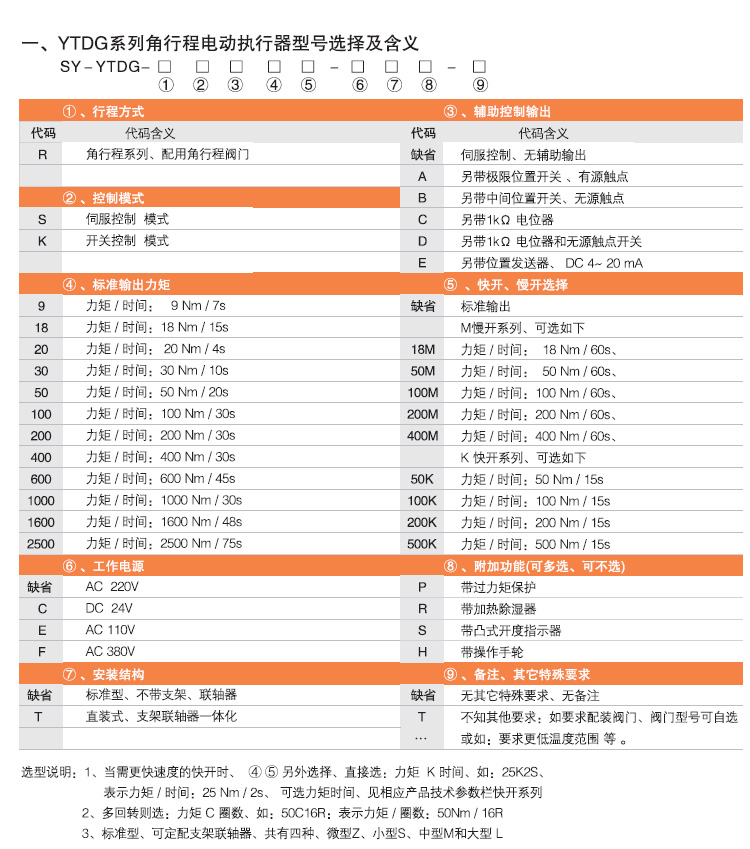

電動執行機構,YTDG-RKB18電動執行器,電動頭 常選型號
SY-YTDG-RKB18
SY-YTDG-RKB18-S
SY-YTDG-RKB9-K
SY-YTDG-RKB9-KS
1、選擇力矩正確
2、選擇閥門時相同口徑的球閥比蝶閥力矩要大
3、AC380V供電需通過外部倒相電路使電機正反轉
4、安裝和拆卸差壓變送器時一定要使用扳手，不要用手去擰
5、電動執行器在機械限位擋塊調整時用手柄驅動閥門至全開位置限制開關動作
6、松開右側鎖緊螺母，用內六角扳手順時針?lè)较蛐D(zhuǎn)關限位調整螺釘并使調整螺釘與機械限位擋塊剛好相抵，然后順時針?lè)较蛘{(diào)整螺絲往回旋轉半圈，使全開關位置處機械限位滯后電氣限位約2.5°的角距離、鎖定螺母
7、同樣的放大進行左側全開機械限位的調整。
■定購需知
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
