防爆電動執行器整機調試步驟
1、

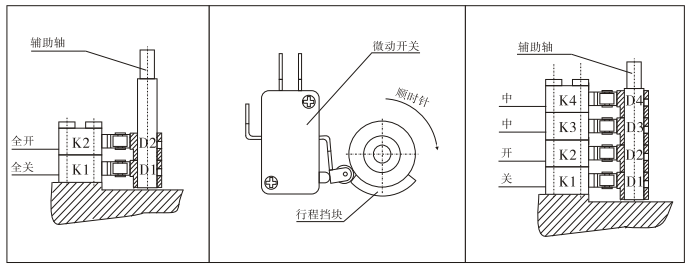

防爆電動執行器極限位置開關（電氣限位）的調整
① 用手柄驅動閥門至全關位置。松開形成擋塊D1上的固定螺絲、順時針方向轉動D1與之對應的微動開關K1剛剛發出動作響聲時、停止轉動并鎖緊D1的固定螺釘、固定擋塊D1
② 用手柄驅動法門至全開位置。松開形成擋塊D2上的固定螺釘、逆時針方向轉動D2、當K2剛好動作時、鎖緊D2上的固定螺釘，固定擋塊D2
2、 中間位置開關的調整（適用于KB、KD、KB-C、KB-F）
① 用手柄驅動閥門至最大開度位置
② 松開形成擋塊D3上的固定螺釘、逆時針方向轉動D3、使K3動作發出響聲然后鎖緊D3
③ 再用手柄驅動閥門至最小開度位置。松開D4上的螺釘、順時針方向轉動D4、使K4動作發出響聲然后鎖緊D4。
注明：出廠時K3調在超前閥門全開出3毒位置、輸出動作時代表閥門全開的無源觸點位置信號、K4調在超前閥門全開處2°位置、輸出動作代表閥門全開的無源觸點位置信號，實際使用中也可根據控制需要進行調整。

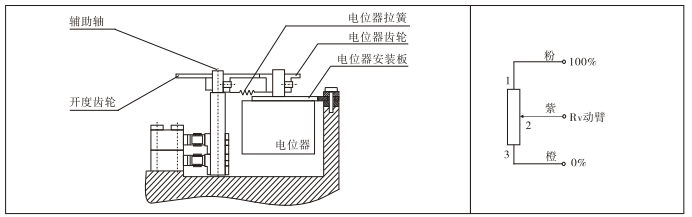

3、 防爆電動執行器電器位的調整（適用于KC、KD、RS）
① 用手柄驅動執行機構向中間位置運行使指針正指50％刻度線。
② 用萬用表測量電位器始端和終端值，記下電阻R（出廠默認為1KΩ±15％）
③ 用適當?shù)耐饬ψ饔糜陔娢黄靼惭b板上、使開度齒輪和電位器齒輪脫離齝合。
④ 將萬用表筆分別接在電位器動臂和另外任一端上、緩緩轉動電位器齒輪、觀察萬用表讀書、當阻值為R/2±2Ω時、停止調整撤消外力、使開度齒輪與電位器齒輪回復咬合即可。
特別說明：RS功能時、禁止調整電位器和齒輪！
